开始

在搭建Kubernetes的环境的时候，你可能会遇到一些问题，不！你会遇到很多问题。比如，首先你要实现跨物理机的容器访问——是不同物理内的容器能够互相访问，而不是你平常所看到的乱七八糟的端口映射。方案有很多，比如OVS、flannel、socketplane什么的，下面是我搭建etcd和flannel的过程，希望对需要这样的环境的人有所帮助，少走弯路。再说一次：跨物理机的容器之间能直接访问

架构

实验的架构非常简单，三台机器，为了简化，我只设置了一台etcd，没有做集群，三台机器安装flannel和Docker。

• 172.16.164.5 //etcd、flannel、docker
• 172.16.164.6 //flannel、docker
• 172.16.164.7 //flannel、docker

安装etcd

• 172.16.164.5
  etcd的安装是尤其简单的——如果你有翻墙的话，下载二进制直接运行就是了，在这里我设置成了一个新的集群。

  #也许你需要翻墙，github使用的是amazon的s3存储
  wget https://github.com/coreos/etcd/releases/download/v2.3.2/etcd-v2.3.2-linux-amd64.tar.gz
  tar xvf etcd-v2.3.2-linux-amd64.tar.gz
  cd etcd-v2.3.2-linux-amd64
  mv etcd* /usr/bin

  二进制的程序可以直接启动，为了方便，我们将其加入Systemd管理，并且为了以后扩展，我还设置了集群，大家可以不必添加集群设置。

  cat /usr/lib/systemd/system/etcd.service
  [Unit]
  Description=etcd
  [Service]
  Environment=ETCD_NAME=kubernetes
  Environment=ETCD_DATA_DIR=/var/lib/etcd
  Environment=ETCD_LISTEN_CLIENT_URLS=http://172.16.164.5:4001,http://localhost:4001
  Environment=ETCD_LISTEN_PEER_URLS=http://172.16.164.5:7001,http://localhost:7001
  Environment=ETCD_INITIAL_ADVERTISE_PEER_URLS=http://172.16.164.5:7001,http://localhost:7001
  Environment=ETCD_ADVERTISE_CLIENT_URLS=http://172.16.164.5:4001,http://localhost:4001
  Environment=ETCD_INITIAL_CLUSTER_STATE=new
  Environment=ETCD_INITIAL_CLUSTER_TOKEN=Kubernetes
  Environment=ETCD_INITIAL_CLUSTER=kubernetes=http://172.16.164.5:7001,kubernetes=http://localhost:7001
  ExecStart=/usr/bin/etcd
  [Install]
  WantedBy=multi-user.target

  添加后执行systemctl start etcd启动etcd，可以通过etcdctl ls /或者etcdctl mkdir /test测试etcd可用性。

  添加网段

  确定etcd可以使用之后，我们需要设置分配给docker网络的网段

  etcdctl mk /coreos.com/network/config '{"Network":"172.17.0.0/16", "SubnetMin": "172.17.1.0", "SubnetMax": "172.17.254.0"}'

  安装flannel

  以下是旧内容，更新请看下一篇博文

• 172.16.164.5
• 172.16.164.6
• 172.16.164.7
  三台主机都要执行
  其实flannel也是和etcd一样，不用安装的，直接从官方下载二进制执行文件就可以了，当然，你也可以自己编译。

  wget https://github.com/coreos/flannel/releases/download/v0.5.5/flannel-0.5.5-linux-amd64.tar.gz
  tar xvf flannel-0.5.5-linux-amd64.tar.gz
  mv flannel-0.5.5-linux-amd64 /opt/flannel

  同样，我们添加一个flannel服务的System单元，简单的就可以。

  cat /usr/lib/systemd/system/flanneld.service
  [Unit]
  Description=flannel
  [Service]
  ExecStart=/opt/flannel/flanneld \
  -etcd-endpoints=http://172.16.164.5:4001
  [Install]
  WantedBy=multi-user.target

  通过systemctl start flanneld启动服务，正常情况下，你执行ip a已经可以看到flannel0桥接网卡了，etcd上执行etcdctl ls /coreos.com/network/subnets也能够看到flannel申请的网段。

  修改Docker参数

  要像使docker使用flannel的网络传递数据，要修改一些启动参数。

  cd /opt/flannel/
  ./mk-docker-opts.sh -i

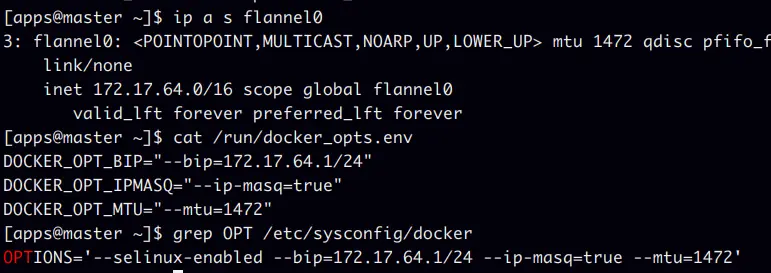

  通过mk-docker-opts.sh --help可一直到这个脚本会生成一些docker参数，放到/run/docker_opts.env文件中，我们只需要将这些参数，加入到docker的启动参数

  cat /etc/sysconfig/docker | grep OPT
  OPTIONS='--selinux-enabled --bip=172.17.64.1/24 --ip-masq=true --mtu=1472'


配置完毕后，便可以启动docker了。

sytemctl stop docker
ifconfig down docker0
systemctl start docker

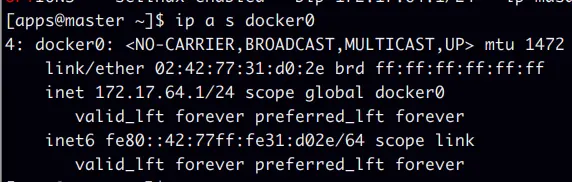

ip a s docker0
#可以看到docker0已经获取了flannel网段的地址


最后

三台机器都配置好了之后，我们在三台机器上分别开启一个docker容器，测试它们的网络是不是通的。

docker run -ti centos bash
#一次查看容器IP
cat /etc/hosts
172.17.97.2     334cec104721

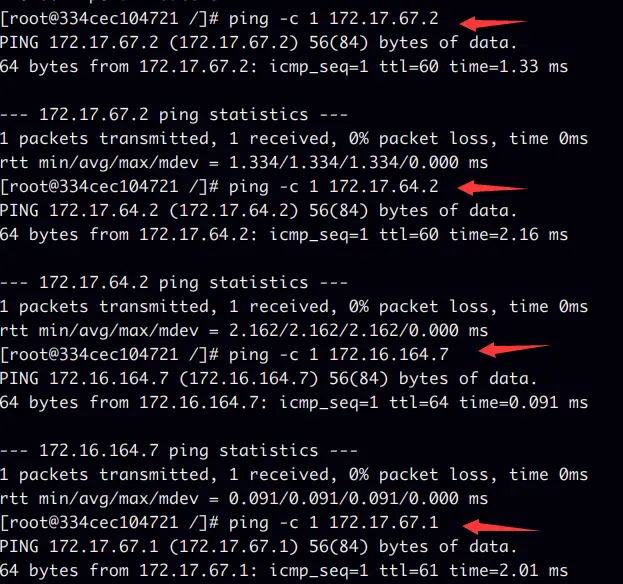

#测试连通性，都成功就OK了
#到跨物理机容器
ping -c 1 172.16.164.7
ping -c 1 172.17.67.1
#到宿主机
ping -c 1 172.16.164.7
#到别的物理机
ping -c 1 172.16.164.6
