一、什么是系统架构图？

系统架构图是为了抽象的表示软件系统的整体系统框架、各个组件之间的相互关系，以及软件系统的演进方向的视图。

通常来说，我们绘制架构图的目的就是为了解决团队之间的沟通障碍，通过架构图很便捷的其他成员进行沟通，减少歧义，最终让整个团队成员能够达成共识。

二、系统架构图有哪些分类？

系统架构图最经典的是4+1视图，分别为场景视图、逻辑视图、物理视图、处理流程视图和开发视图。

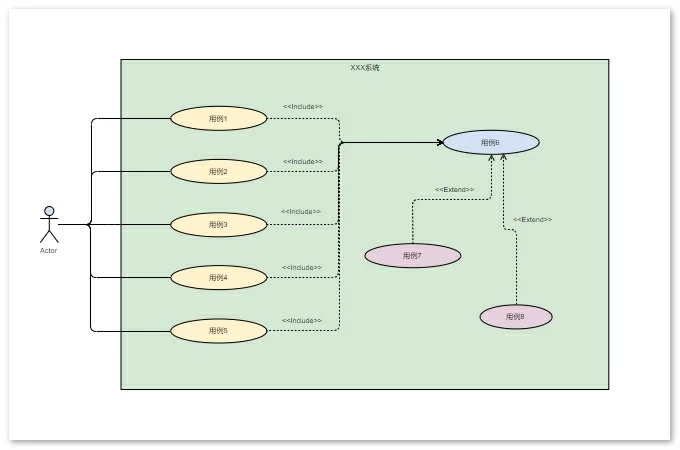

场景视图一般用于描述系统的参与者与功能用例间的关系，反映系统的最终需求和交互设计，通常由用例图表示。

逻辑视图用于描述系统软件功能拆解后的组件关系，组件约束和边界，反映系统整体组成与系统如何构建的过程，通常由UML的组件图和类图来表示。

物理视图用于描述系统软件到物理硬件的映射关系，反映出系统的组件是如何部署到一组可计算机器节点上，用于指导软件系统的部署实施过程。

处理流程视图用于描述系统软件组件之间的通信时序，数据的输入输出，反映系统的功能流程与数据流程，通常由时序图和流程图表示。

开发视图用于描述系统的模块划分和组成，以及细化到内部包的组成设计，服务于开发人员，反映系统开发实施过程。

三、什么是好的系统架构图？

一个好的系统架构图应该从受众出发，明确自己的图型要传递的信息是什么，并且要注意查看图型的一致性和足够的准确性，是否能够与代码相呼应。

四、系统架构图怎么画？

要画好系统架构图，首先明白系统架构图都有哪些，你要画的系统架构图属于哪一类？其中的关键信息是什么？

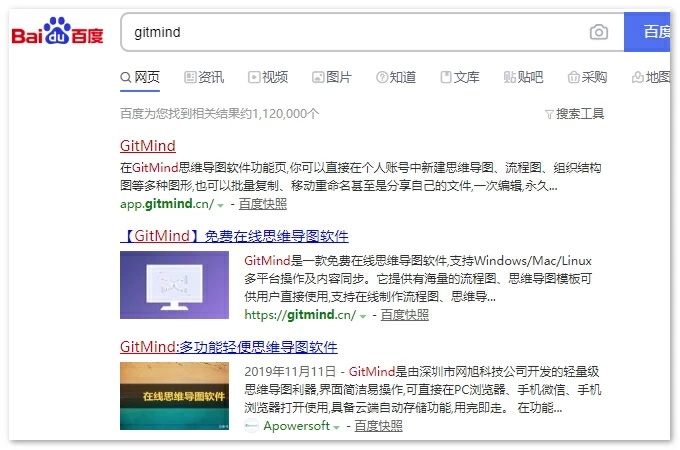

确定好之后打开浏览器搜索作图软件『 gitmind 』，通过搜索结果进入GitMind官网。

作图步骤：

1、进入软件官网，点击【免费创作】后进入热门模版，在这里，你可以看到很多软件自带的思维导图、流程图模版。

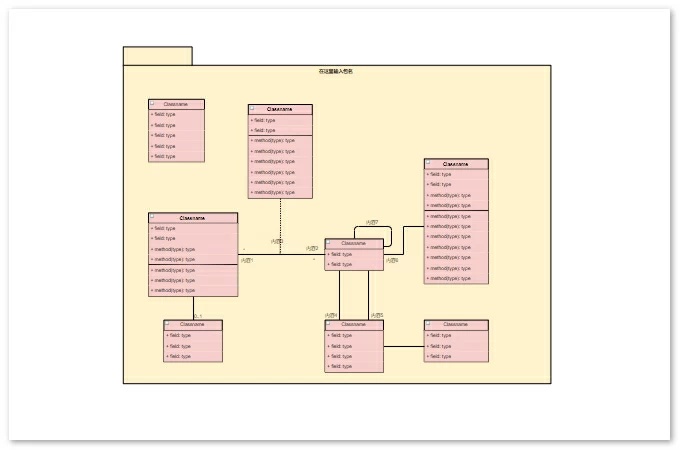

2、根据自己确定好的架构图类型，选择合适的架构图模版，如果你绘制的是场景视图，那么你可以选择用例图模版，如果你绘制的是逻辑视图，那么你可以选择UML图或者类图模版。

3、选择好对应的模版后，鼠标单击打开，在右上角点击 『 使用模版 』 就可以以此模版为基础进行架构图绘制。

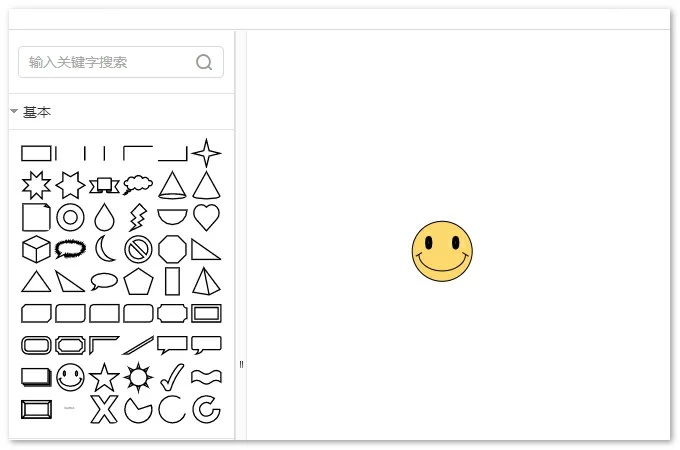

4、根据自己的架构图草稿修改对应的架构图组件，如果需要另外添加组件，打开左侧组件库，挑选合适的图形后用鼠标拖到画布即可。

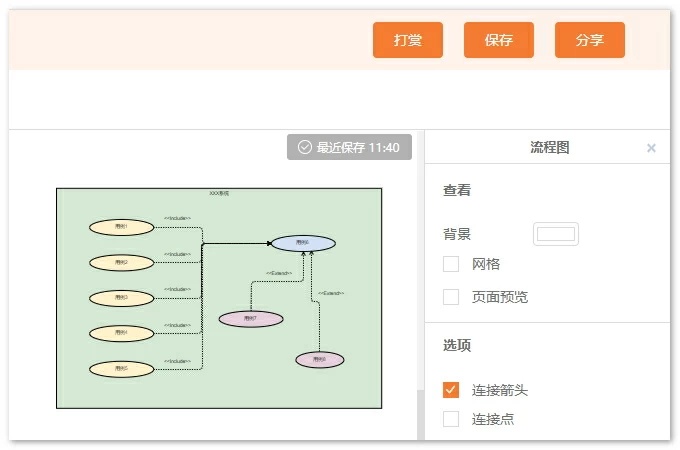

5、最后，系统架构图做好之后，还可以通过上侧工具栏的分享、保存和导出等按钮一键分享架构图。

总结

以上就是系统架构图的详细绘制步骤，对于架构图的绘制，关键在于把握好从架构图的正确构建、明确架构图的类型、将架构正确的应用到系统，使用工具将架构图进行可视化输出这几点，这样，我们就能容易的绘制出直观、清晰的架构图。
