Android群英传笔记——第一章：Android体系与系统架构

---

图片都是摘抄自网络

今天确实挺忙的，不过把第一章的笔记做一下还是可以的，嘿嘿

1.1 Google的生态圈

还是得从Android的起源说起，Android是一个以Linux为基础的开源移动设备操作系统，主要用于智能手机和平板电脑，由Google成立的Open Handset Alliance（OHA，开放手持设备联盟）持续领导与开发中。Android已发布的最新版本为Android 6.0.1(M)。

Android系统最初由安迪·鲁宾（Andy Rubin）等人开发制作 ，最初开发这个系统的目的是创建一个数码相机的先进操作系统；但是后来发现市场需求不够大，加上智能手机市场快速成长，于是Android被改造为一款面向智能手机的操作系统。於2005年8月被美国科技企业Google收购。2007年11月，Google与84家制造商、开发商及电信营运商成立开放手持设备联盟来共同研发改良Android系统，随後，Google以Apache免费开放原始码许可证的授权方式，发布了Android的原码，让生产商推出搭载Android的智能手机，Android後来更逐渐拓展到平板电脑及其他领域上。我们来看看Android的成长史;

大概就是一个这样子的情况了

1.2 Android系统架构

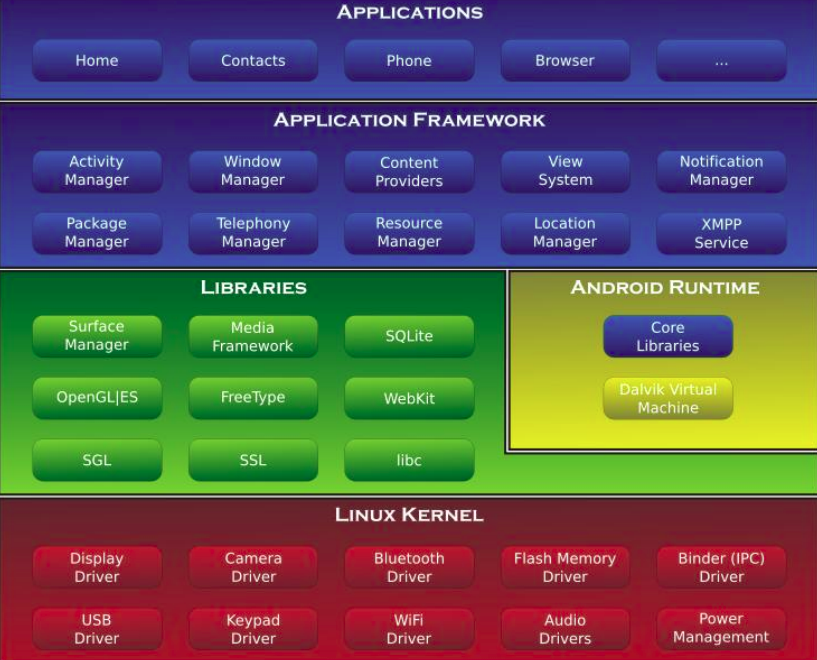

看到Android的系统架构，确实是很多人都会想到这样的一张图片

确实很形象的把Android的架构一览无余

Android分四层

• Linux底层
• 库和运行时
• Framework层
• 应用层

1.2.1 Linux

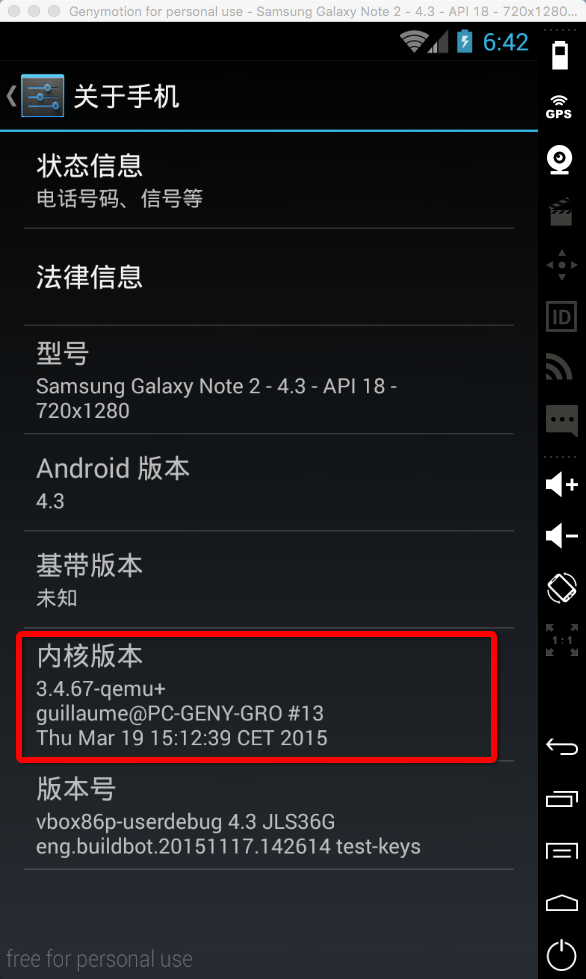

linux层，主要是一些驱动什么的，看图片（红色部分）就可以看出，什么相机驱动，蓝牙驱动什么的，这些事Android最底层最核心的部分，我们打开关于手机就可以看到内核版本，这就是我们使用的Linux内核版本，包含了Android的整个核心服务，驱动等。

1.2.2 Dalvik和ART

这两种都是运行环境的虚拟机，Dalvik是以前的，ART是Android 4.4（好像是）的时候发布的，因为Dalvik是应用运行的时候进行编译，而ART是全部编译完了再运行，效率要高很多

1.2.3 Framework

说起这Framework，那绝对是高端词汇了，你可以看上图的Android系统构架方面，Framework后基本上去统治者所有的管理器之类的啥啥啥，书中没有详细赘述，这里也就一笔带过了

1.2.4 Standard libraries

看Android的架构，libraries层中是一些标准的开发库

1.2.5 Application

Application可以说是一个大环境，他就是整个项目的意思，管理所有的东西，以后再说。

1.3Android App组件架构

这个也是面试中经常问到的四大金刚，Android中的四大组件，Activity,Service，BroadCastReceiver,Contentprovider,这些也是组成一个APP最基本的东西

1.3.1 Android四大组建是如何协同工作

主要还是看应用场景，但是也是各自都是相互有些许联系的，Activity负责界面，展示数据，数据的来源可以通过资源获取，Contentprovider也可以获取其他应用的信息，还有一个不需要用户看到的操作可以用Service来处理，而且Android系统在执行某种特定的操作的时候回发出一个广播出来，我们可以用BroadCastReceiver去接收，他们之间的信息联动靠的是Intent这个信使，是一样四大组件的运行即是独立也有紧密的联系

1.3.2 应用运行上下文对象

上下文我们经常接触到，具体的也可以去看一下郭霖的Android Context完全解析，你所不知道的Context的各种细节,其实就是这个运行环境的意思，activity，service，application都是继承context，不难发现，当我们程序第一次运行并且创建application的时候，同时也创建了一个application context，他就掌握着全局的动向，而现在创建activity和service的时候，我们就已经实例了context对象，这就意味着可以直接使用this了，而在非context运行环境下，就需要xxxx.this了

1.4 Android系统源代码目录

Android的源代码包含了许多东西，大牛也都是直接看源码分析原理的，我们今天先来看下源代码的结构

1.4.1 Android系统源代码目录

想要看懂Android的源代码其实还是有些费劲的，因为应用层用的是JAV，而底层还是用C，你还要懂脚本，还要动软硬交互，而且源代码很多，实在是多，你要慢慢看，慢慢看，但是我们其实只要知道哪些在什么结构就行，什么地方有问题我们可以找到并且说出个所以然来就差不多了，这里也提供了一个查看源代码的网站：

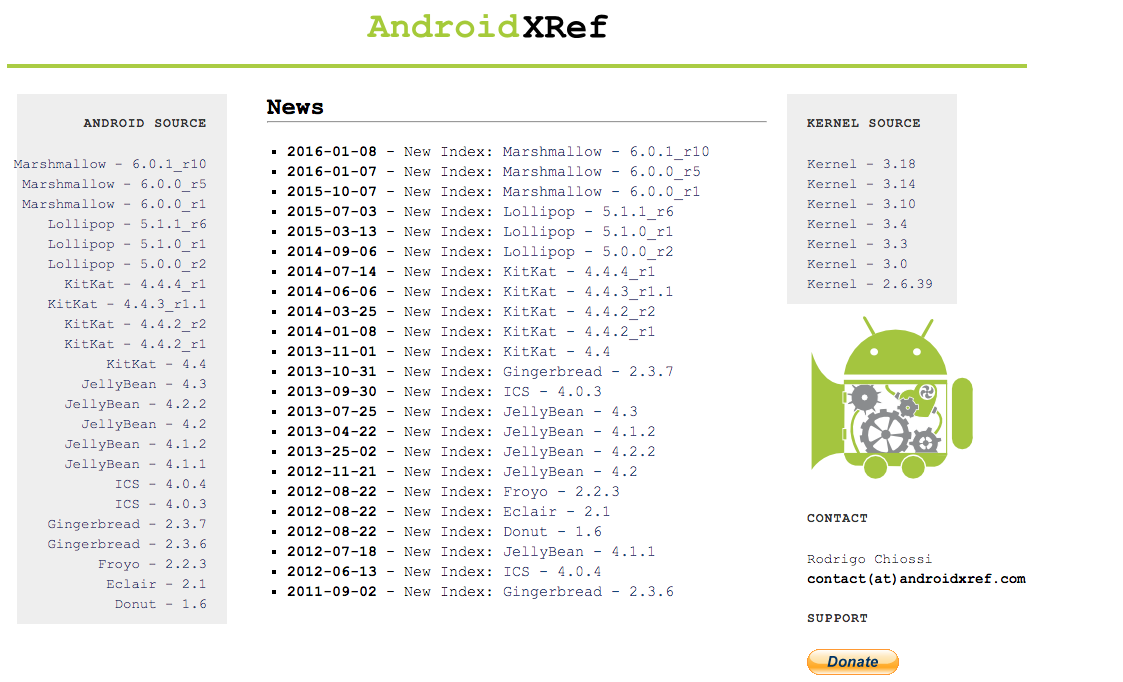

Android源代码：http://androidxref.com/

具体的有时间的同学可以慢慢研究，但是要注意，这个目录结构也只有给予AOSP的Android项目才是，其他厂商，比如MTK就不是，而Android作为手机操作系统，我们需要把他编译后才能使用，这里我们就不能使用AS，Eclipse之类的开发IDE了，这里它使用的是一种Mackfile机制

Mackfile解析：一个像Android这样大的工程，源码肯定是有很多的，而且种类更是繁多，这些文件都是由一个叫做Mackfile的文件来管理的，他有自己的规则来归类这些信息，比如编译规则，打包规则，所以Mackfile就像一个shell脚本，不仅可以使用自己的语法，而且可以调用操作系统的命令

Mackfile确实很强大，最大的好处是这货还能自动化编译，所以机制形成了，编译也就有条不紊 的进行着了

做过framework层开发的应该知道，要是没有Mackfile机制，你的电脑配置再好，都要花费很长的时间去编译源码

1.4.2 Android系统目录

Android的手机和其他手机的目录也是不同的，在

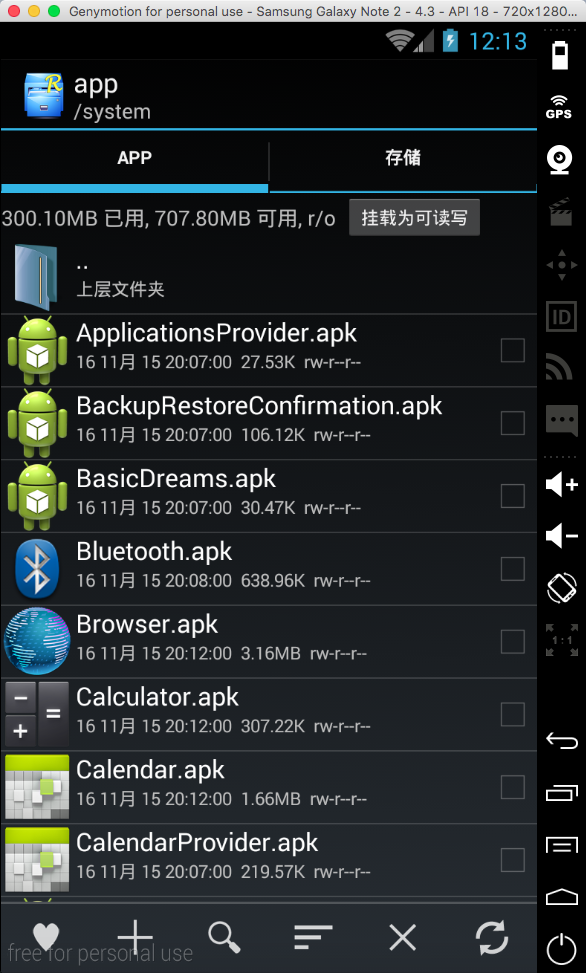

system/app里放着的使我们系统的应用

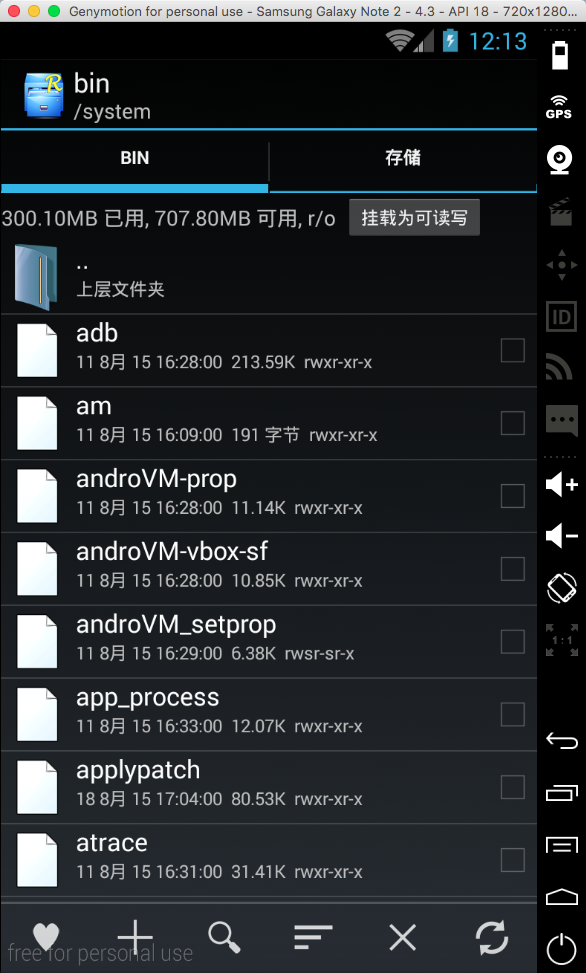

system/bin放着Linux自带的一些组件

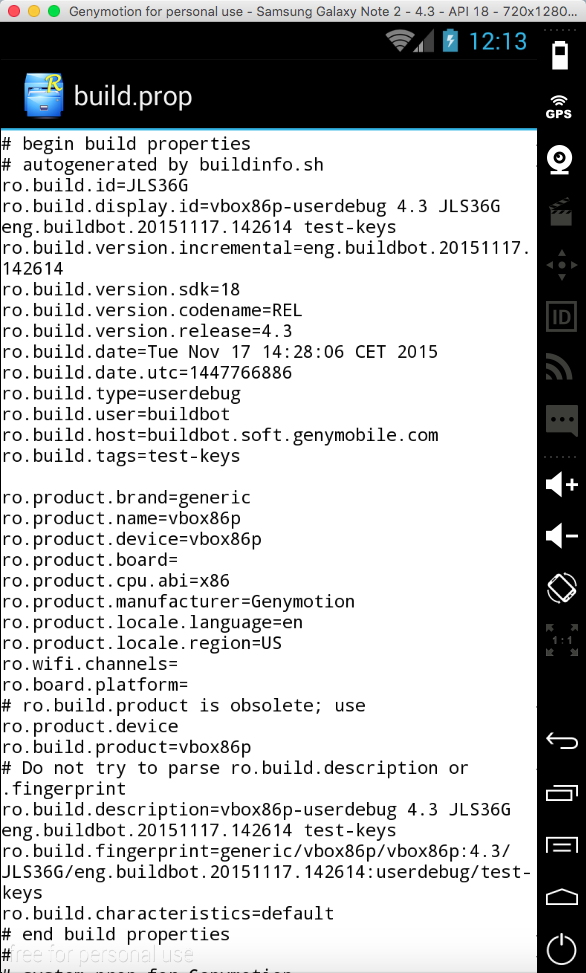

system/build.prop 清单文件，记录着各种各样的信息

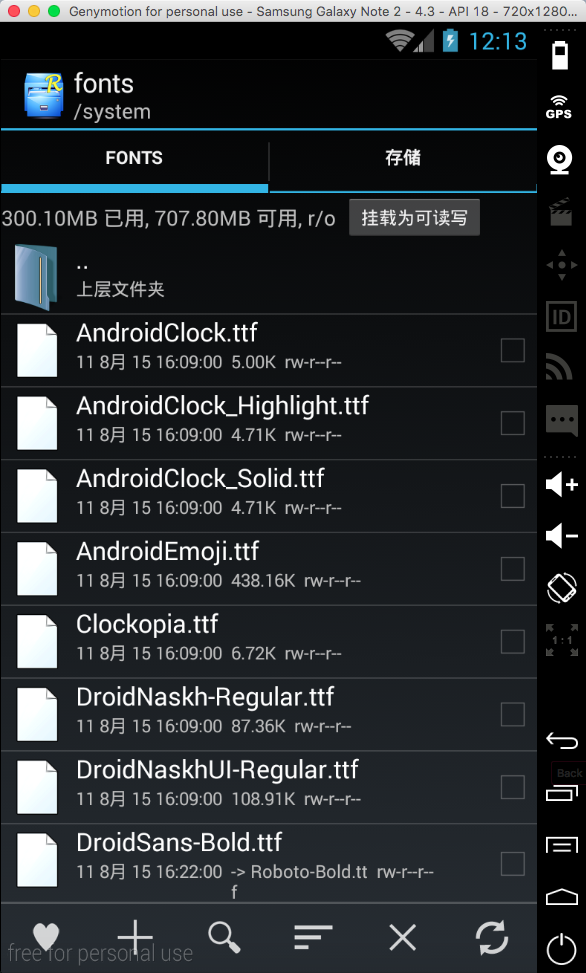

system/fonts 字体

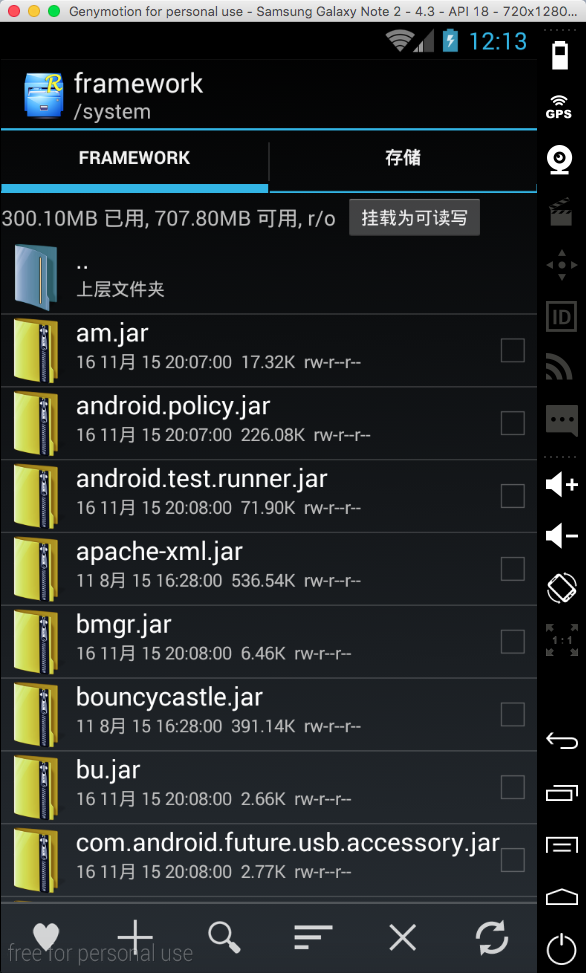

system/framework 系统的核心文件，框架层

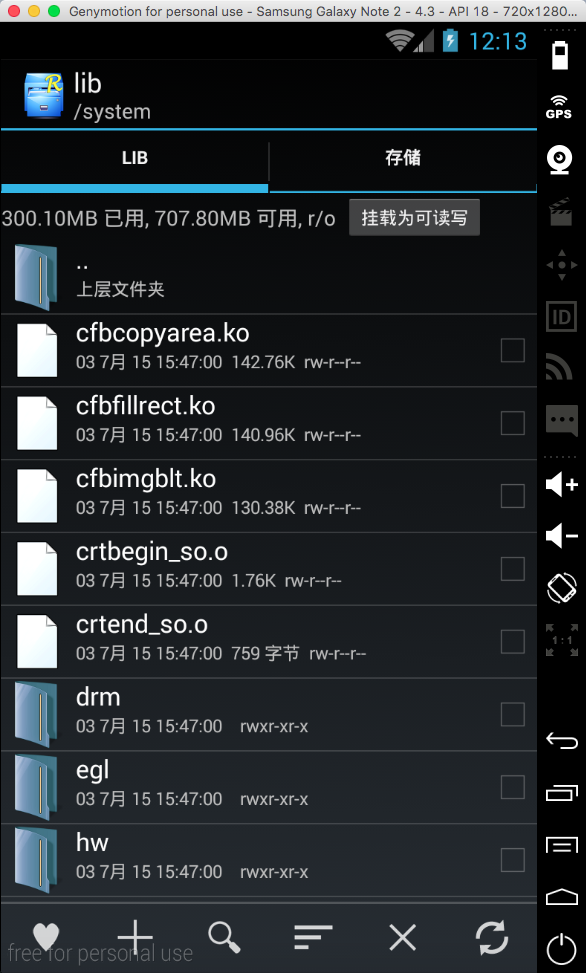

system/lib 存放一些共享库

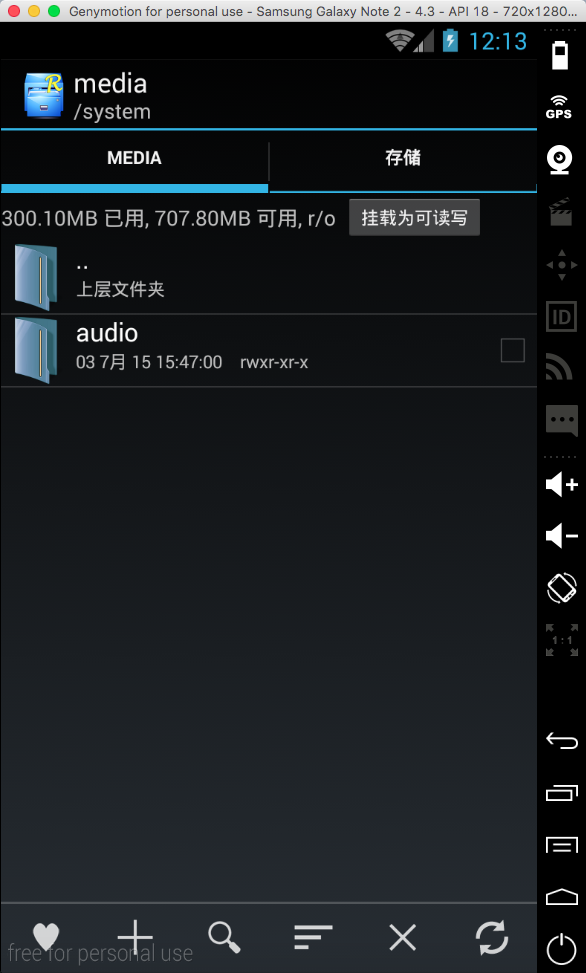

system/media 铃声之类的声音文件

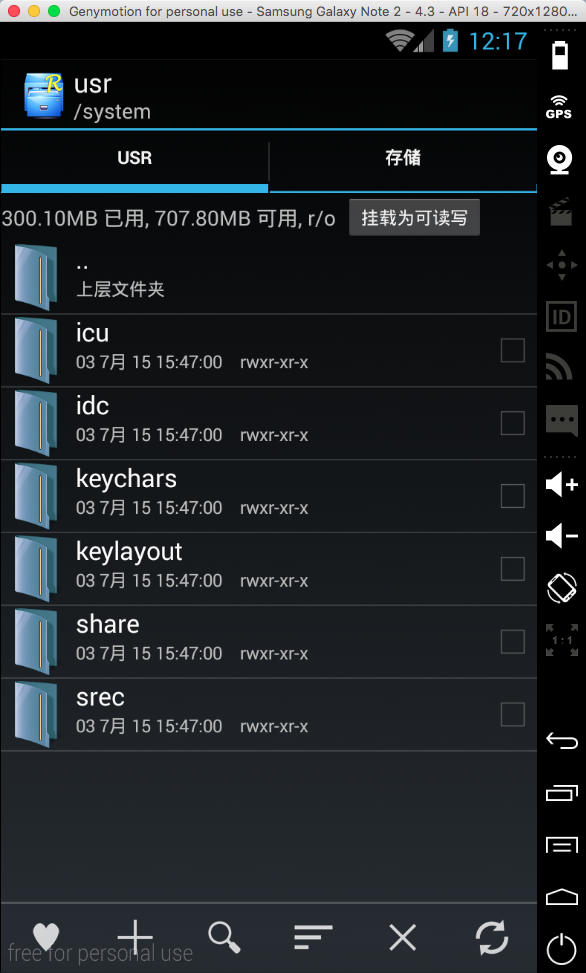

system/usr 保存用户的数据

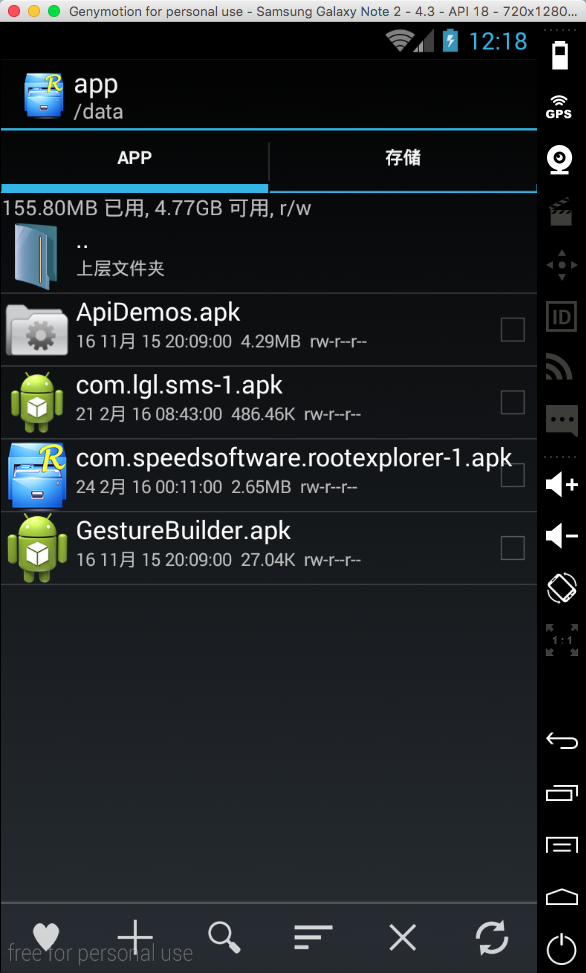

data/app 用户安装的app

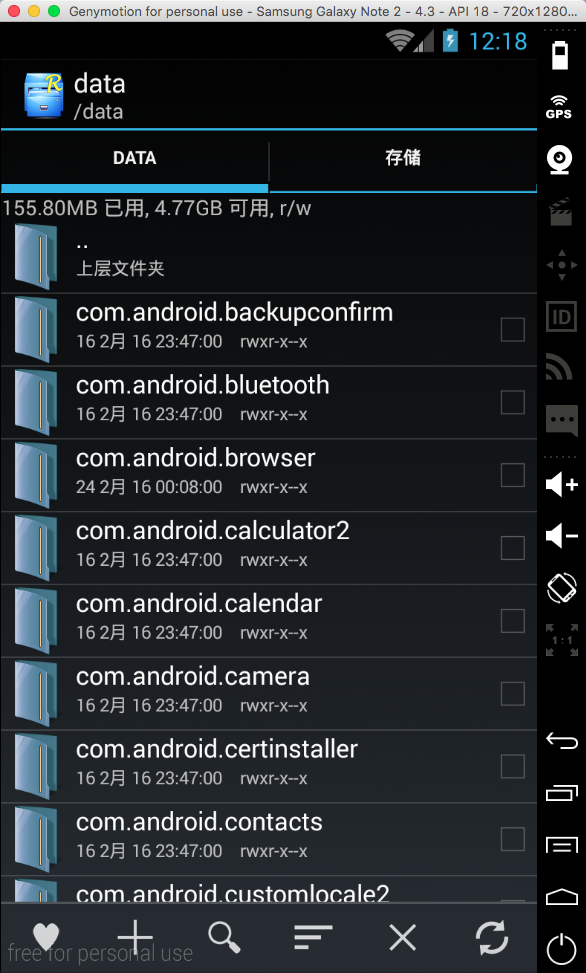

data/data 应用数据

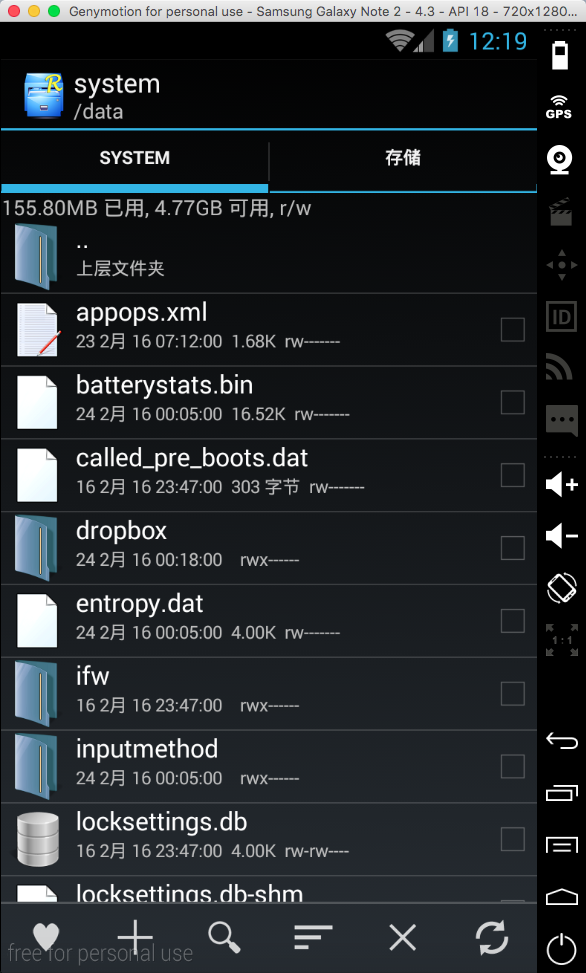

data/system 各项手机信息

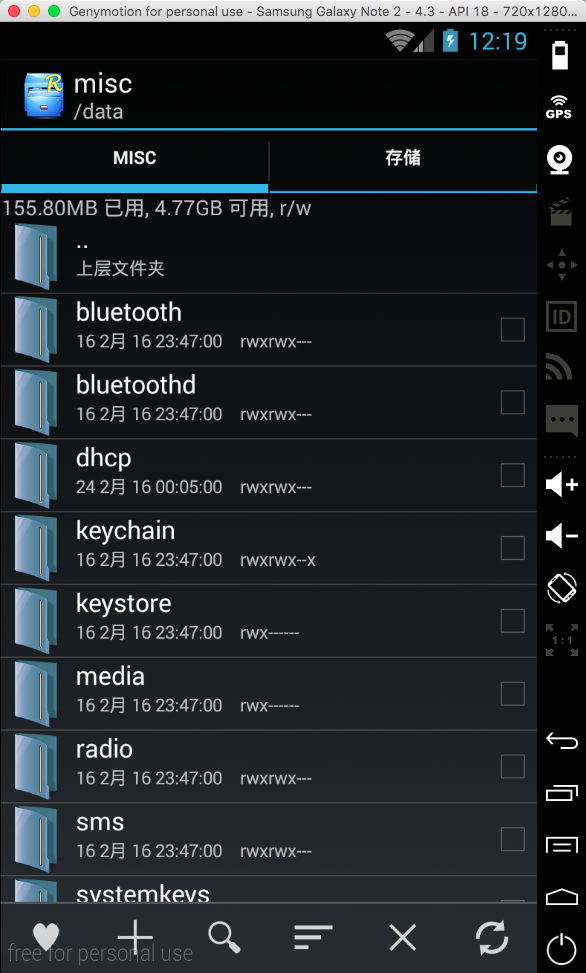

data/misc 保存着wifi vpn等信息
已经连接的wifi密码也是在这里看到的

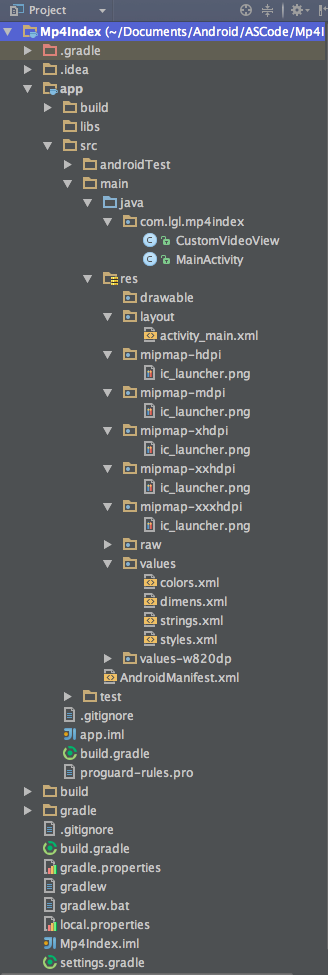

1.4.3 Android APP文件目录

我们可以新建一个程序看看我们的Android程序目录是什么样的

这里就不再描述每个文件具体的含义了，相信大家都知道！

笔记下载：链接：http://pan.baidu.com/s/1c0U7k2W 密码：9v0g
