前沿：

    之前的两篇博文算是比较详细的记录了整个Camera3 HAL3架构下完全不同于HAL1的preview预览处理过程，包括主要涉及到的控制流和视频流等。比较详细的阐述了Camera2Client下streamProcessor、CallbackProcessor、CaptureSequencer等模块在Camera3架构下的功能。分析得出每个模块下均会在Camera3Device下以一个Stream的形式存在，而每个stream又是由多个buffer来构成主体的。与HAL3进行数据的交互时，以Request和result来作为数据传输的载体。在这些基础上本文将描述具体拍照Capture模式下的数据流和控制流，主要会涉及到jpegprocessor、CaptureSequencer这几个模块的工作原理。鉴于Capture模式下的数据流更复杂，在这里重点会分析数据流result回传时，每个模块的响应以及处理过程，填补前一博文的空白。

1. HAL3中Camera2Client下的take picture的入口函数

作为标准的capture picture功能的入口，主要完成了以下两件事情：

updateProcessorStream(mJpegProcessor, l.mParameters);

mCaptureSequencer->startCapture(msgType)

    对于JpegProcessor模块而言，他的stream流第一次是在preview阶段进行了create与初始化，这里之所以再次调用JpegProcessor::updateStream目的是参考原先JpegProcessor stream的width与height是否变化即是否照片要求的分辨率发生了变化，如果是的话就需要delete原先的stream，重新建立一个stream。

    在JpegProcessor中重点关注CpuConsumer与Surface的生产者与消费者处理模式，官方称之为Create CPU buffer queue endpoint。

2. CaptureSequencer模块

    CaptureSequencer模块是take picture下操作的重点，在Camera2Client中进行了创建，首先来看CaptureSequencer线程的threadLoop函数：

CaptureSequencer是一个以不同的state状态机来循环工作的模块， currentState = (this->*kStateManagers[currentState])(client)函数是执行对应状态机下的执行函数，其中的state值如下：

我们以一个standard capture的操作模式，来分析一次完成的take picture的过程。初始化的 mCaptureState(IDLE)，进入的函数入口为manageIdle：

函数主要在轮训mStartCapture的值，这个值是由CameraService端的拍照触发线程来启动的，代码如下：

对比CaptureSequencer Threadloop线程中，在阻塞式的等待mStartCapture = true，并在修改完mStartCapture 后向Threadloop发出signal。Threadloop线程被唤醒后，执行返回一个新的状态机mCaptureState = START：

2.1 START状态机

主要调用了updateCaptureRequest(l.mParameters, client)函数：

     该函数和preview模式下的updatePreviewRequest很类似，这里首先检查mCaptureRequest是否是一个空的CameraMetadata，如果为空则由createDefaultRequest来请求HAL3来创建一个Request，其中相应的类型为CAMERA2_TEMPLATE_STILL_CAPTURE。 随后分别是使用当前模式下的配置参数来更新CameraMetadata  mCaptureRequest中不同tag的参数值，便于传递给HAL3，这个过程是类似与以前Camera1中直接的setParamters操作string的过程。

2.2 STANDARD_START状态manageStandardCapture

该状态是启动整个take picture的重点所在：

整个函数的处理可以分为以下几个小点：

a:Vector<int32_t> outputStreams;

 outputStreams.push(client->getPreviewStreamId());//preview Stream
 outputStreams.push(client->getCaptureStreamId());//capture jpeg Stream
outputStreams.push(client->getCallbackStreamId());//capture callback

通过以上的操作，可以很清楚是看到，这里集合了take picture所需要使用到的stream流，对应的模块分别是：

streamProcessor、jpegProcessor、CallbackProcessor。

这个过程和Preview模式下是类似的，收集当前Camera2Client下的所有stream，并以stream的ID号作为区别。

b: 将当前操作所有的stream信息全部加入到CameraMetadata mCaptureRequest

    res = mCaptureRequest.update(ANDROID_REQUEST_OUTPUT_STREAMS,
            outputStreams);
    if (res == OK) {
        res = mCaptureRequest.update(ANDROID_REQUEST_ID,
                &mCaptureId, 1);//当前request对应的ID
    }

ANDROID_REQUEST_ID这项值表明，当前只存在3种Request类型：

c. 对于STILL_CAPTURE类型的picture

client->stopStream()，实现的本质是res = device->clearStreamingRequest()，mRequestThread->clearRepeatingRequests(lastFrameNumber);

该函数是将之前Preview模式下的建立的captureRequest作delete处理，之前在预览模式下是将最终生产的capturelist加入到了一个mRepeatingRequests当中，这里通过clear使之为empty，即不会再发送Request和HAL3进行数据的交互。

d.Camera3Device capture函数

首先关注capture函数传入的参数为captureCopy，即CameraMetadata mCaptureRequest的一个copy值。

capture函数由Camera3Device来响应处理，其传入的mCaptureRequest转变为一个list，再交由submitRequestsHelper来处理，对比之前Preview下的处理方式，其startstream入口为setStreamingRequest->setStreamingRequestList->submitRequestsHelper。

这也表明了最终CameraMetadata类型的Request都是由submitRequestsHelper来完成的，所以convertMetadataListToRequestListLocked这个将CameraMetadata转换为List<sp<CaptureRequest> > RequestList的处理过程对两者来说都是一致的。但在后续处理时，对picture模式下的Request，其不再是repeating的处理，mRequestThread->queueRequestList()：

这里直接是将CaptureRequest加入到RequestQueue这个队列之中，区别于Preview模式是将captureRequest加入到一个mRepeatingRequests，重复的将其中的captureRequest加入到 RequestQueue。

最简单的理解是picture模式下是拍去几帧的数据流即可，Preview模式下是实时的获取帧，前者是几次one snop，后者是连续continuous。

到这里为止，可以说CaptureSequence已经完成了START状态机的处理。

e. 从START到STANDARD_CAPTURE_WAIT

该状态下对应的状态机处理函数为manageStandardCaptureWait：

具体分析该函数可以知道其处于两次wait休眠状态，主要响应两个条件等待信号mNewFrameSignal与mNewCaptureSignal，两者者的等待周期为100ms。只有当mNewFrameReceived && mNewCaptureReceived同事满足条件时，才算是Capture到一帧picture。

f . Done State状态

这里先假设已经完成了wait这个状态，就会进入Done状态的执行函数manageDone()，最重要的部分如下：

他将采集到的一帧jpeg压缩格式的图像，回传到APP层，便于后期写入到文件等。在以往Camera HAL1.0中这部分的数据回传玩玩都是由HAL层来完成的，这也给编码带来复杂度以及效率低下等问题。Google在Camera3.0中很好的封装了dataCallback以及notifyCallback的回调处理，将其转到Camera2Client下不同模块来做响应回调。

其中mCaptureBuffer是回传回来的真实的jpeg格式的图像数据，其本质是从stream中提取的一个buffer然后被copy到一个heap中，等待APP Callback完成后，就会释放。

完成了Done状态后，CaptureSequence又会再次进入到IDLE模式，等待下一次的take picture的处理。

3 picture模式下Camera3Device处理Request与result

    对于picture模式下的Request处理，可以参考Preview模式下的RequestThread::threadLoop下的处理过程。这里主要分析result的响应过程：

    在前面已经提到CaptureSequence需要wait两个signal，一般都是有其他模块来触发回调这个signal，我们先来定位这两个signal发出的位置：

那么这两个on回调函数是怎么触发的呢？下面来作具体的分析：

3.1.明确picture模式下，一次处理需要的stream数目

需要明确的是一次take picture需要的stream分别有JpegProcessor、CallbackProcessor、StreamingProcessor三种，第一个主要接收的是jpeg格式的帧图像，第二个主要接收的是一帧的preview模式下回调到APP的视频帧，而最后一个是直接获取一帧视频图像后直接进行显示用的视频帧。

3.2.帧数据回调响应的由来processCaptureResult函数：

    无论是哪一个模块，数据回调响应最初的入口是HAL3的process_capture_result函数即processCaptureResult()函数，该函数的处理之所以复杂是因为HAL3.0中允许一次result回来的数据可以是不完整的，其中以3A相关的cameraMetadata的数据为主，这里需要说明每一帧的result回来时camera3_capture_result都是含有一个camera_metadata_t的，包含着一帧图像的各种信息tag字段，其中以3A信息为主。在processCaptureResult函数中由三个核心函数：

processPartial3AResult()：处理回传回来的部分cameraMetadata result数据；

returnOutputBuffers()：返回这次result中各个stream对应的buffer数据；

sendCaptureResult()：处理的是一次完整的cameraMetadata result数据；

3.3. FrameProcessor模块的帧Result响应，以3A回调处理为主

processPartial3AResult()函数与sendCaptureResult()函数都是将3A的result结果发送给FrameProcessor去作处理的，因为无论是Request还是result都是必然带有一个类似stream的cameraMetadata的，所以在这个模块有别于其他模块，故不需要单独的stream流来交互数据的。

processPartial3AResult是将当前帧收集到的partialResult进行处理，需要明确的是partialResult是指定帧framenum下返回的result最新组成的result：

其内部需要确保目前收集到的result需要至少含有如下的tag的值，才算一次3A数据可True：

只有这样才满足构建一个CaptureResult minResult的要求，上述过程表明对已有的Result需要AE、AF、AWB同时OK时才会构建一个CaptureResult。
接着对比着来看sendCaptureResult：

该函数的主要工作是创建一个CaptureResult，可以看到对于之前帧回传回来的部分result，需要在这里进行组合成一帧完整的result。collectedPartialResult指的是当一次Request下发时，回传的result可能是分几次返回的，比如第一次的result只含有部分的信息，在第二次返回如果result已经被标记为完全上传回到Threadloop中，那么这里就需要对前几次的result进行组合，而前几次的result都是保存在当前帧的Request的，整个Request以唯一的一个framenumber作为索引，确保返回的result组合后是对应的同一个Request。

个人理解这个partialResult的处理机制是每次返回的Result并不一定包含了当前frameNumber帧号所需要的tag信息，而且这个每次回传的mNumPartialResults值是由HAL3.0层来决定的。在每次一的Result中，会收集

其中 isPartialResult = (result->partial_result < mNumPartialResults)决定了当前的Result是否还是一个处于partial Result的模式，是的话每次都进行collectResult，此外对于此模式下会收集3A的tag信息，调用processPartial3AResult来处理3A的值，而这个过程也是单列的处理。而一旦当前的Result返回处于非partial模式时，直接提取之前collect的Result并和当前的Result共同组成一个新的Capture Result。生成的CaptureResult会加入到mResultQueue队列。

至此分析完了HAL3返回的Captrue Result的处理过程，最终mResultSignal.signal()唤醒相应的等待线程，而这个过程就是由FrameProcessor模块来响应的。

FrameProcessorBase是一个FrameProcessor的基类，会启动一个Threadloop：

调用camera3device的waitForNextFrame，等待周期为10ms.
在这里一是看到了mResultQueue，二是看到了mResultSignal。对应于Camera3Device::sendCaptureResult()中的mOutputLock以及signal。

线程被唤醒后调用processNewFrames来处理当前帧

device->getNextResult(&result)是从mResultQueue提取一个可用的CaptureResult，提取完成后作erase的处理。再检验这个Result是否属于一个固定的framenum，然后由processSingleFrame来完成一件事：

这里简单的理解是在获取一个正常的CaptureResult时，就需要将这个Result分发给哪些感兴趣的模块，而这个过程由一个FilteredListener来完成:

其他模块如果想要listen FrameProcessor模块，可以调用registerListener来注册，保存在mRangeListeners之中，具体的接口如下：

在这个对完整的Result的处理过程中，重点关注FrameProcessor下的3A回调与人脸检测回调，3A中的AF回回传AF的状态信息以CAMERA_MSG_FOCUS的形式通过notifyCallback. FaceDetect会以camera_frame_metadata_t的形式将人脸检测的定位的数据通过dataCallback回传，数据类型为CAMERA_MSG_PREVIEW_FRAME。

其中CaptureSequencer::manageStandardStart()在处理时，调用了registerFrameListener完成了listen的注册。

有了这些listener，在processListeners处理函数中，通过遍历mRangeListeners，来确保当前的CaptureResult 中对象的Request id和注册时的区间相匹配。在提取到适合处理当前Result的listener后，回调onResultAvailable()函数。

到这里void CaptureSequencer::onResultAvailable()就会被覆盖调用，经而我们定位到了mNewFrameReceived = Ture的回调过程。

3.4. 帧数据的回调：

上面重点是分析一个队CameraMetadata Result结果的分析，看上去还没有真正的视频帧数据的出现。对于视频流buffer的操作，上面提到了肯定是需要stream的，而不像FrameProcessor不需要建立stream来进行数据的传输。

对于数据的Callback处理，接口是returnOutputBuffers函数，该函数在preview模式下已经进行过分析，其重点就是将当前Result回来的buffer数据信息进行提取，然后分发给不同模块所维护着的Camera3Stream去作处理，本质是将当前Result返回的camera3_stream_buffer提取buffer_handle后通过queue_buffer操作后，就交由对应的Consumer去作处理。

对于直接预览的模块StreamProcessor，其Consumer是直接的SurfaceFlinger用于实时显示，CallbackProcessor是将CpuConsumer来将帧数据回传给APP使用，这些过程和Preview模式下都是类似，也是takepicture模式下同样需要处理的过程，而对于JpegProcessor而言，属于Picture模式专属，我们来看他接收到一帧HAL3 Jpeg Buffer的处理过程：

上述调用的过程可参看博文 Android5.1中surface和CpuConsumer下生产者和消费者间的处理框架简述来加深理解，作为take picture模式下独有的模块，对应的Threadloop线程获得响应：

调用processNewCapture(),函数内部主要包括以下几个方面：

mCaptureConsumer->lockNextBuffer(&imgBuffer);这是从CPUConsumer中获取一个已经queuebuffer的buffer，lock过程最重要的是将这个buffer作mmap操作后映射到当前线程中。

然后通过这个虚拟地址将buffer地址copy到本进程的一个heap中，随后将这个buffer进行ummap操作。

最后是调用如下代码，去将本地的jpegbuffer传输给CaptureSequencer，所以可以说CaptureSequence虽然负责收集jpeg等数据，负责整个take picture的启动与控制，但本质上jpeg等数据的真正提取都是交由jpegprocessor、zslprocessor等模块来完成：

到这里，就解决了CaptureSequeuer的wait状态机中的另一个wait等待的signal。

至此为止onResultAvailable()与onCaptureAvailable()均完成了回调，前者主要是由FrameProcessor来触发的，后者是有jpegProcessor来触发的，前者是回传的一帧jpeg图像的附加信息如timestamp/3A等，而后者是回传了一帧真正的jpeg图像。

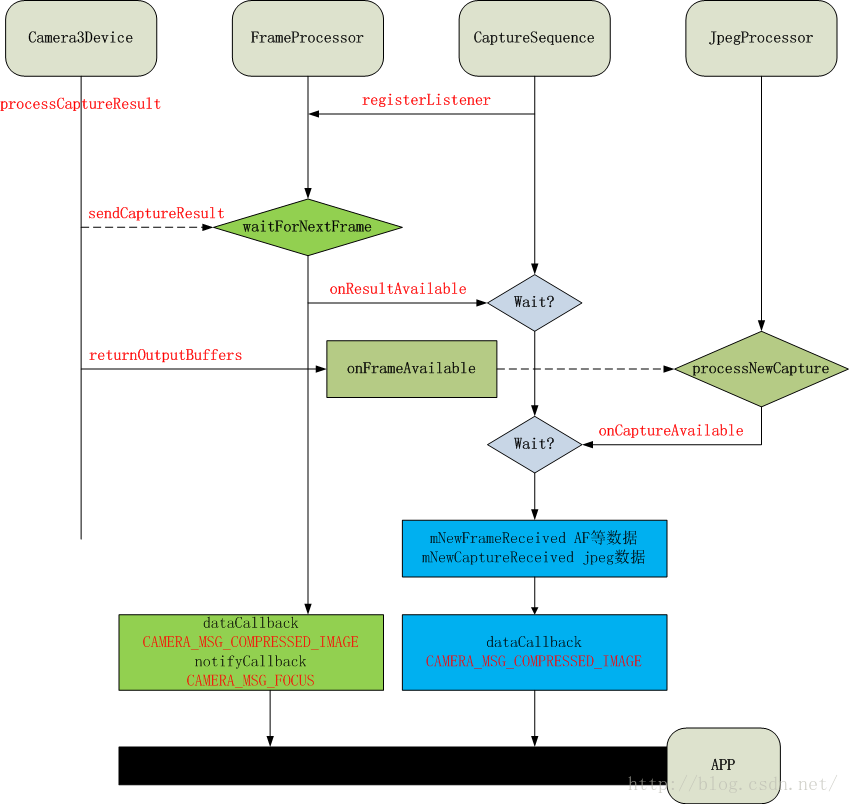

下面是我小节的takepicture模式下几个模块间数据交互的过程图，本质是几个线程间Threadloop的响应与处理过程。

可以看到jpeg模式下，每次课回传给APP的数据包括原始的Callback数据流，jpegprocessor中的jpeg图像流，以及其他比如AF的状态，人脸识别后的人脸坐标原始信息camera_frame_metadata_t回传给APP。
