基于Dubbo的分布式系统架构(四):进行多模块分布式开发

御前两把刀刀

2501人浏览 · 2017-09-27 23:26:24

御前两把刀刀 · 2017-09-27 23:26:24 发布

下面以开发一个spring+springmvc+mybatis框架整合程序为例说明分布式开发过程。后台有三大功能模块，分别是用户模块，账户模块，学生模块。划分后的分布式项目分别是smmvc-common(公共模块)、smmvc-user-facade(用户服务接口模块)、smmvc-user-service(用户服务提供者模块)、smmvc-acct-facade(账务服务接口模块)、smmvc-acct-service(账务服务提供者模块)、smmvc-student-facade(学生服务接口模块)、smmvc-student-service(学生服务提供者模块)、smmvc -web(服务消费者模块)。

环境：

jdk1.7+myeclipse8.6.1+maven3.3.9+mysql5.6+dubbo2.5.3+zookeeper-3.4.6+spring3.2.2+springmvc+mybatis3.2.2

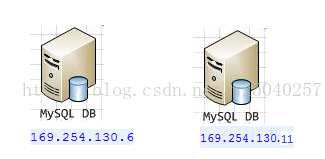

数据库服务器2台

用户表的数据保存到11上，其它表的数据保存到6上。

1. 搭建smmvc-common(公共项目)

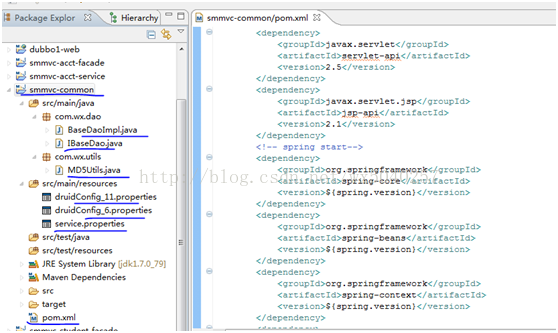

公共模块：我们可以把服务提供者和消费者都可能用到的东西都放到这里来，到时候让服务提供者和消费者来依赖它即可。例如我们这里把公共的dao层代码BaseDao，工具类MD5加密类，公共的配置文件(连接池及注册中心地址配置),以及服务提供者和消费者全部的依赖的jar包都配置公共模块里面，如图所示：

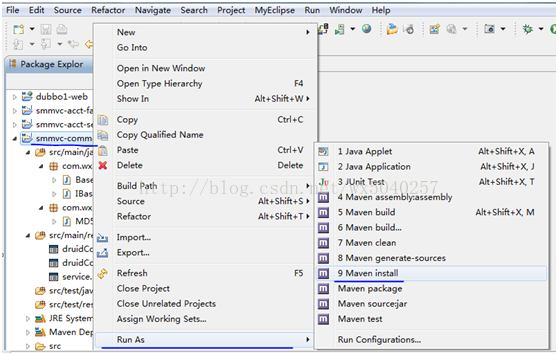

smmvc-common搭建完毕后，需要以jar包的形式发布到maven本地库中，如图所示操作：

2. 搭建smmvc-user-facade(用户服务接口项目)和smmvc-user-service(用户服务提供者项目)

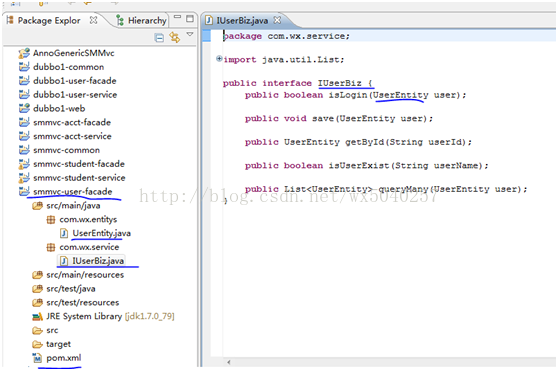

服务接口模块非常简单，只需写对外发布的接口以及依赖的实体类。但是我们必须把它单独划分成一个工程，因为服务提供者和消费者都要用到它。如图所示：

同理，搭建完毕后，需要以jar包的形式发布到maven本地库中，跟第一个工程操作类似，这里就不截图了。

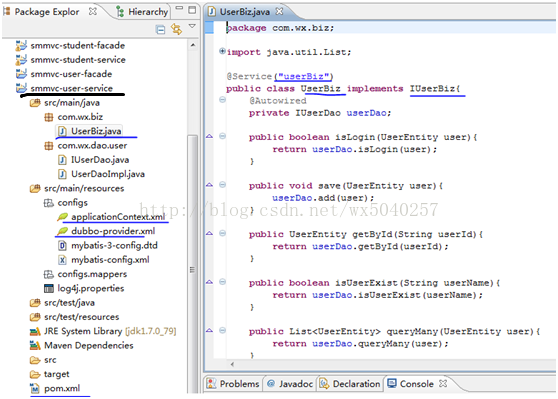

接下来搭建smmvc-user-service(用户服务提功者项目)

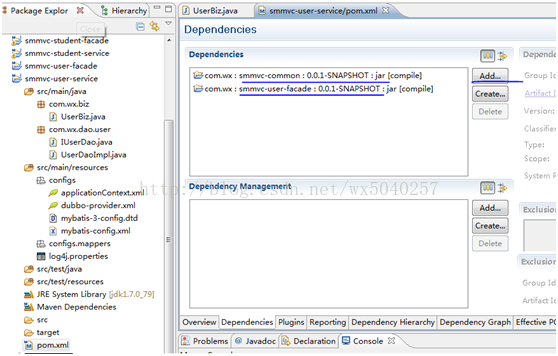

添加依赖，如图：

这时候的pom.xml文件如下所示：

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/maven-v4_0_0.xsd">
  <modelVersion>4.0.0</modelVersion>
  <groupId>com.wx</groupId>
  <artifactId>smmvc-user-service</artifactId>
  <version>0.0.1-SNAPSHOT</version>

  <!-- 项目jdk版本配置 -->
  <build>
		<plugins>
			<plugin>
				<groupId>org.apache.maven.plugins</groupId>
				<artifactId>maven-compiler-plugin</artifactId>
				<version>3.5.1</version>
				<configuration>
					<source>1.7</source>
					<target>1.7</target>
					<encoding>utf-8</encoding>
				</configuration>
			</plugin>
		</plugins>
  </build>
  <dependencies>
  	<dependency>
  		<groupId>com.wx</groupId>
  		<artifactId>smmvc-common</artifactId>
  		<version>0.0.1-SNAPSHOT</version>
  		<type>jar</type>
  		<scope>compile</scope>
  	</dependency>
  	<dependency>
  		<groupId>com.wx</groupId>
  		<artifactId>smmvc-user-facade</artifactId>
  		<version>0.0.1-SNAPSHOT</version>
  		<type>jar</type>
  		<scope>compile</scope>
  	</dependency>
  </dependencies>
</project>

服务提供者的配置文件dubbo-provider.xml如下：

<?xml version="1.0" encoding="UTF8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
	xsi:schemaLocation="http://www.springframework.org/schema/beans
            http://www.springframework.org/schema/beans/spring-beans.xsd
            http://code.alibabatech.com/schema/dubbo
            http://code.alibabatech.com/schema/dubbo/dubbo.xsd">

	<!-- 提供方应用信息，用于计算依赖关系 -->
	<dubbo:application name="smmvc-service-user" />

	<!-- 使用zookeeper注册中心暴露服务地址 -->
	<dubbo:registry protocol="zookeeper" address="${dubbo.register.address}" />

	<!-- 用dubbo协议在20880端口暴露服务 -->
	<dubbo:protocol name="dubbo" port="20880" />

	<!-- 用户服务接口 -->
	<dubbo:service interface="com.wx.service.IUserBiz" ref="userBiz" />

</beans>

当spring容器启动后，会生成userBiz的实例，<dubbo:service interface="com.wx.service.IUserBiz" ref="userBiz" />表示以接口名com.wx.service.IUserBiz向注册中心注册服务，提供的对象是userBiz，这个对象里面就包含的提供服务的数据。

============================
spring核心配置文件applicationContext.xml如下所示：

<?xml version="1.0" encoding="UTF8"?>
<beans
	xmlns="http://www.springframework.org/schema/beans"
	xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xmlns:p="http://www.springframework.org/schema/p"
	xmlns:aop="http://www.springframework.org/schema/aop"
	xmlns:tx="http://www.springframework.org/schema/tx"
	xmlns:context="http://www.springframework.org/schema/context"
	xsi:schemaLocation="http://www.springframework.org/schema/beans
	 http://www.springframework.org/schema/beans/spring-beans-3.0.xsd
	 http://www.springframework.org/schema/aop
	 http://www.springframework.org/schema/aop/spring-aop-3.0.xsd
	 http://www.springframework.org/schema/tx
	 http://www.springframework.org/schema/tx/spring-tx-3.0.xsd
	 http://www.springframework.org/schema/context
	 http://www.springframework.org/schema/context/spring-context-3.0.xsd">

	<!-- 导入dubble配置 -->
	<import resource="classpath:configs/dubbo-provider.xml"/>
	<!-- 扫描包含注解类所在的包 -->
	<context:component-scan base-package="com.wx.dao.*"></context:component-scan>
	<context:component-scan base-package="com.wx.biz"></context:component-scan>

	<bean id="config" class="org.springframework.beans.factory.config.PreferencesPlaceholderConfigurer">
		<property name="locations">
			<list>
			  <value>classpath:service.properties</value>
			  <value>classpath:druidConfig_11.properties</value>
			</list>
		</property>
	</bean>
	<bean id="druidDataSource" class="com.alibaba.druid.pool.DruidDataSource" init-method="init" destroy-method="close">
		<property name="driverClassName" value="${driverClassName}" />
		<property name="url" value="${url}" />
		<property name="username" value="${username}" />
		<property name="password" value="${password}" />
		<property name="filters" value="${filters}" />
		<property name="initialSize" value="${initialSize}" />
		<property name="maxActive" value="${maxActive}" />
		<property name="minIdle" value="${minIdle}" />
		<property name="maxWait" value="${maxWait}" />
		<property name="validationQuery" value="${validationQuery}" />
		<property name="testWhileIdle" value="${testWhileIdle}" />
		<property name="testOnBorrow" value="${testOnBorrow}" />
		<property name="testOnReturn" value="${testOnReturn}" />
		<property name="maxPoolPreparedStatementPerConnectionSize" value="${maxPoolPreparedStatementPerConnectionSize}" />
		<property name="removeAbandoned" value="${removeAbandoned}" />
		<property name="removeAbandonedTimeout" value="${removeAbandonedTimeout}" />
		<property name="timeBetweenEvictionRunsMillis" value="${timeBetweenEvictionRunsMillis}" />
		<property name="minEvictableIdleTimeMillis" value="${minEvictableIdleTimeMillis}" />
	</bean>
	<bean id="sessionFactory" class="org.mybatis.spring.SqlSessionFactoryBean">
		<property name="dataSource" ref="druidDataSource"></property>
		<property name="configLocation">
			<value>classpath:configs/mybatis-config.xml</value>
		</property>
		<property name="mapperLocations">
			<list>
				<value>classpath:configs/mappers/*.xml</value>
			</list>
		</property>
	</bean>
	<bean id="sqlSessionTemplate" class="org.mybatis.spring.SqlSessionTemplate">
		<constructor-arg name="sqlSessionFactory" ref="sessionFactory"></constructor-arg>
	</bean>
	<bean id="txManager" class="org.springframework.jdbc.datasource.DataSourceTransactionManager">
		<property name="dataSource" ref="druidDataSource"></property>
	</bean>
	<tx:advice id="txAdvise" transaction-manager="txManager">
		<tx:attributes>
			<tx:method name="find*" read-only="true"/>
			<tx:method name="search*" read-only="true"/>
			<tx:method name="query*" read-only="true"/>
			<tx:method name="get*" read-only="true"/>
			<tx:method name="add*" propagation="REQUIRED"/>
			<tx:method name="save*" propagation="REQUIRED"/>
			<tx:method name="do*" propagation="REQUIRED"/>
			<tx:method name="update*" propagation="REQUIRED"/>
			<tx:method name="del*" propagation="REQUIRED"/>
		</tx:attributes>
	</tx:advice>
	<aop:config>
		<aop:pointcut expression="execution(* com.wx.biz.*.*(..))" id="myCut"/>
		<aop:advisor advice-ref="txAdvise" pointcut-ref="myCut"/>
	</aop:config>
</beans>

接下来创建测试类启动服务：

package dubbo.test;

import org.apache.commons.logging.Log;
import org.apache.commons.logging.LogFactory;
import org.springframework.context.support.ClassPathXmlApplicationContext;

/**
 *
 * @描述: 启动Dubbo服务用的MainClass.
 * @作者: wx
 * @创建时间: 2015-11-5,下午9:47:55 .
 * @版本: 1.0
 */
public class DubboProvider {

	private static final Log log = LogFactory.getLog(DubboProvider.class);

	public static void main(String[] args) {
		try {
			ClassPathXmlApplicationContext context = new ClassPathXmlApplicationContext("classpath:configs/applicationContext.xml");
			context.start();
		} catch (Exception e) {
			log.error("== DubboProvider context start error:",e);
		}
		synchronized (DubboProvider.class) {
			while (true) {
				try {
					DubboProvider.class.wait();
				} catch (InterruptedException e) {
					log.error("== synchronized error:",e);
				}
			}
		}
	}

}

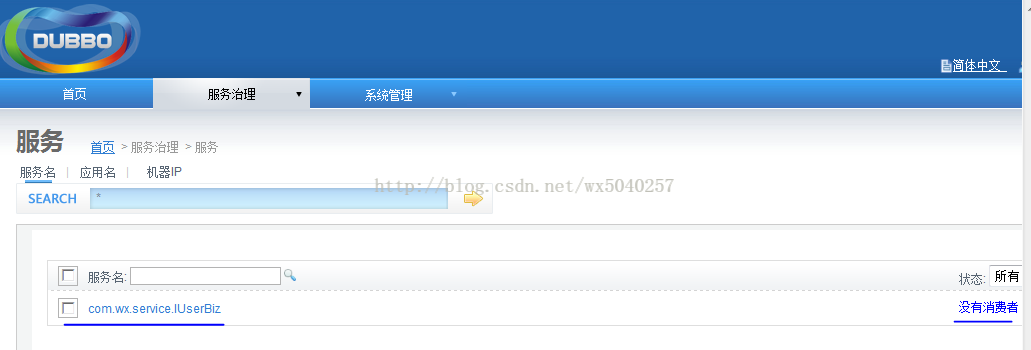

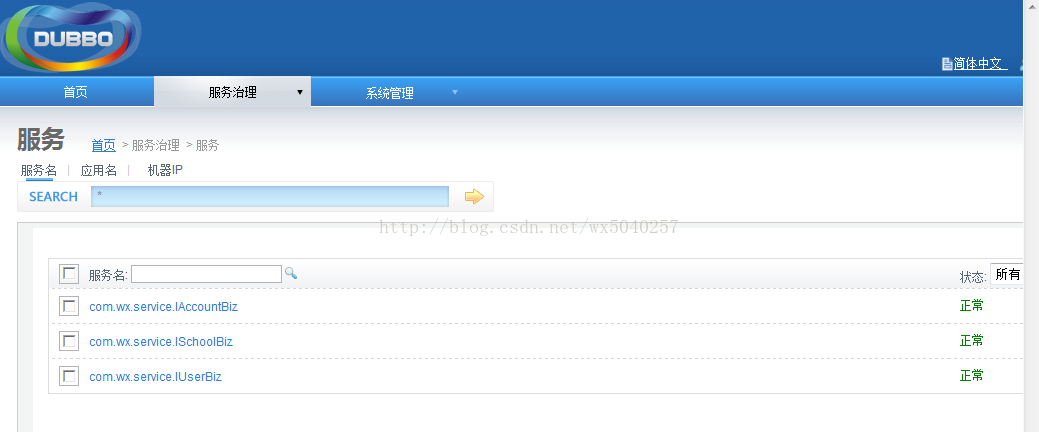

单击右键运行，没报错，服务就正常启动了，这时候可以在监控中心看到如下结果：

3. 搭建smmvc-acct-facade(账户服务接口项目)和smmvc-acct-service(账户服务提供者项目) 以及搭建smmvc-student-facade(学生服务接口项目)和smmvc-student-service(学生服务提供者项目) 与上面的类似，就不重复演示了。搭建完毕后的项目如图所示：

3. 搭建smmvc-web(服务消费者项目)

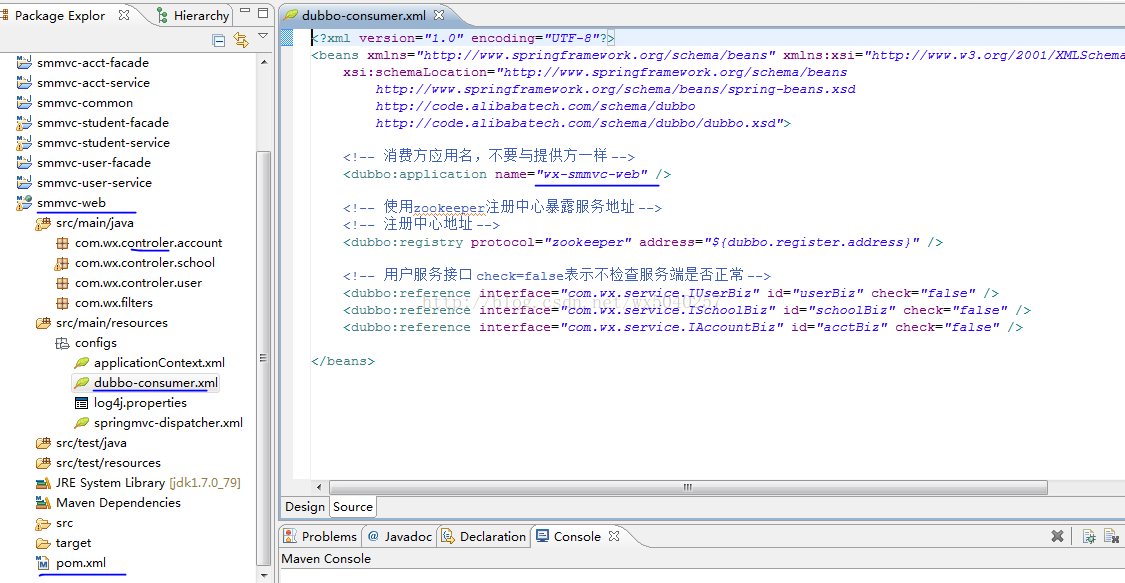

消费者模块搭建的是一个maven web工程，如下图所示：

-------------------------------------------------------------------------

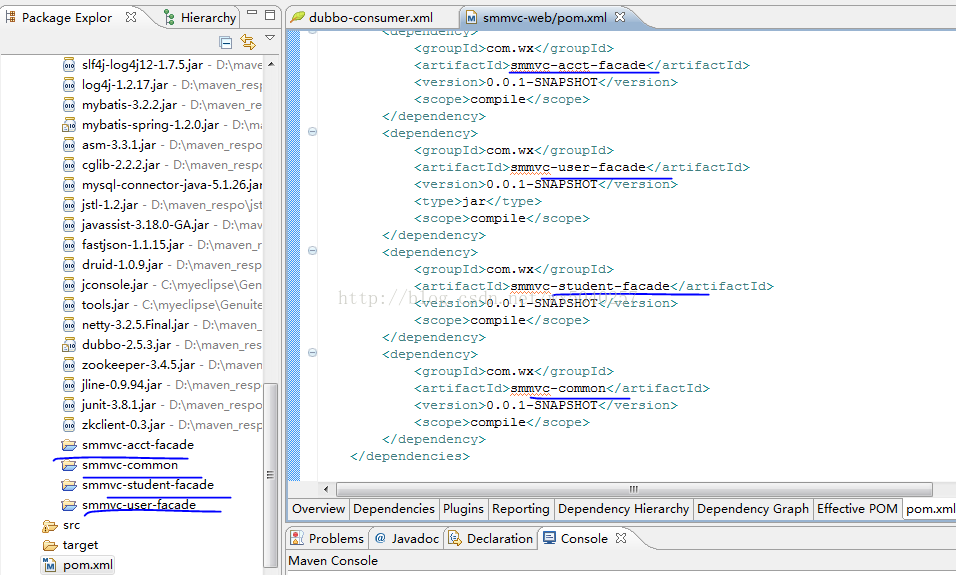

如图所示：消费者工程需要依赖smmvc-common和smmvc-user-facade,smmvc-acct-facade,smmvc-student-facade

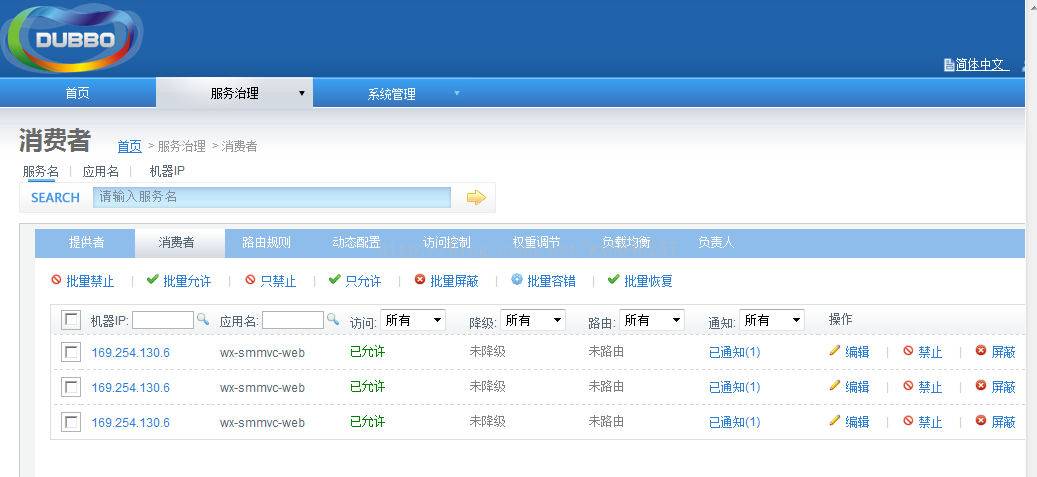

消费者和服务提供者都启动后，监控界面如图所示：

-------------------------------------------------
